eView 触摸屏 MT506L
·强大的 32 位嵌入式高性能 CPU ,支持 256 色真彩显示与敏捷的反应速度；
·功能强大且简单易用的简体中文编辑软件，使你轻松完成复杂的人机界面设计；
·独特的多视窗操作功能，大大增加可显示信息量；·可与几乎所有的 PLC 兼容；
·创新的在线模拟功能，大大节省工程时间；
·具有手写留言板功能，具有实现三级用户口令保护的功能；
·具有 RTC （实时时钟）和配方存储功能，支持“多屏单机”和“单屏多机”连接方式；
·双独立串行通讯口和独立的打印接口（打印接口仅 MT510T,MT510S,MT509L,MT508S 支持）；
·工业级人机界面，前面板防护等级 IP65 ；
·可为 OEM 用户的专用控制器开发的通信协议驱动。
型 号 MT506L
硬件规格 ( Hardware Specifications )
显示屏 5.7" 蓝色 STN 液晶屏
分辨率 320 × 240 像素
亮 度 60 cd/m2
色 彩 四色灰度
对比度 15:1
背光灯 1支 CCFL (最低保证寿命 >20000 小时)
触摸屏 4线 精密电阻网络 ( 表面硬度 4H )
CPU Intel Strong ARM RISC 32位 133MHz
存储器 1 MB Flash ROM + 4 MB DRAM
通信端口 COM1: PC RS232 & PLC RS485/422 COM2: PLC RS232
配方存储器 标准内置128KB + 实时时钟
打印端口 无
系统诊断 电源失效检测
一般规格 ( General Specifications )
供电电源 21 ～ 28 VDC 220mA @ 24VDC
CE 认证 符合 EN50081-2 和 EN50082-2 标准
FCC 兼容性 符合 FCC Class A
耐压测试 500 V AC 1分钟
绝缘电阻 超过 50M 欧姆 @ 500V DC
防震测试 10 ～ 25 Hz (X、Y、Z方向 2G 30分钟)
防护等级 IP65 （ 前面板 ）
工作环境温度 0 ～ 45 °C
工作环境湿度 10 ～ 90 % RH (非冷凝)
外壳材料 工程塑料　ABS + PC　
外形尺寸 204 × 150 × 48 mm
显示尺寸 118 × 90 mm
安装开孔尺寸 192 × 138 mm
冷却方式 自然风冷
重　　量 0.8 Kg

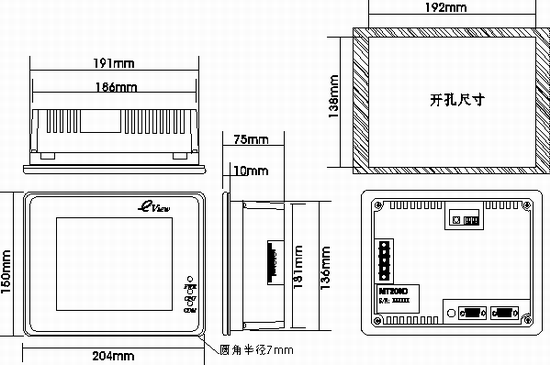

外形尺寸 ( Dimensions )
