ACS510系列变频器详细说明
型号代码

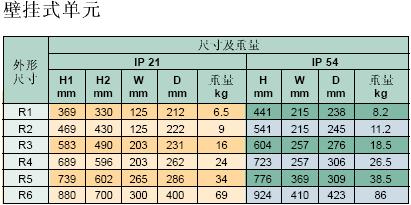

唯一的参照号(右图的第4列)清楚地表明了传动的功率,容量和外型尺寸。一旦你选中了型号代码,外型尺寸(第5列)可以用来确定传动尺寸,如下图所示。
电压
ACS510提供的电压范围:
4=308-480V
防护等级
BO55 IP54
无特指 IP21,涂层板作为标配
|
|
|
Square Torque |
Frame |
| Code No. |
Type |
平方转矩应用 |
Size |
| 产品代号 |
产品型号 |
电机额定功率 |
额定输出电流 |
规格 |
| 3ABD00015741-D |
ACS510-01-03A3-4 |
1.1 |
3.3 |
R1 |
| 3ABD00015742-D |
ACS510-01-04A1-4 |
1.5 |
4.1 |
| 3ABD00015743-D |
ACS510-01-05A6-4 |
2.2 |
5.6 |
| 3ABD00015744-D |
ACS510-01-07A2-4 |
3 |
7.2 |
| 3ABD00015745-D |
ACS510-01-09A4-4 |
4 |
9.4 |
| 3ABD00015746-D |
ACS510-01-012A-4 |
5.5 |
11.9 |
| 3ABD00015747-D |
ACS510-01-017A-4 |
7.5 |
17 |
R2 |
| 3ABD00015748-D |
ACS510-01-025A-4 |
11 |
25 |
| 3ABD00015749-D |
ACS510-01-031A-4 |
15 |
31 |
R3 |
| 3ABD00015750-D |
ACS510-01-038A-4 |
18.5 |
38 |
| 45A 待定 |
ACS510-01-045A-4 |
22 |
45 |
| 3ABD00015751-D |
ACS510-01-045A-4 |
22 |
45 |
R4 |
| 3ABD00015752-D |
ACS510-01-060A-4 |
30 |
60 |
| 3ABD00015753-D |
ACS510-01-072A-4 |
37 |
72 |
| 数据为非官方参考值 |
ACS510-01-097A-4 |
45 |
97 |
| 3ABD00015754-D |
ACS510-01-096A-4 |
45 |
96 |
R5 |
| 数据为非官方参考值 |
ACS510-01-125A-4 |
55 |
125 |
| 3ABD00015755-D |
ACS510-01-124A-4 |
55 |
124 |
R6 |
| 3ABD00015756-D |
ACS510-01-157A-4 |
75 |
157 |
| 3ABD00015757-D |
ACS510-01-180A-4 |
90 |
180 |
| 3ABD00015758-D |
ACS510-01-195A-4 |
110 |
195 |
|
